深度轮廓铣

![](/media/202405/20240514105644_1715656771.jpg)

![](/media/202405/20240514111436_1715656805.jpg)
深度轮廓铣俗称等高铣和深度加工拐角除了界面有点区别之外几乎没有任何区别，所以深度加工拐角几乎可以不用。

型腔铣俗称等高粗加工，深度轮廓铣俗称等高精加工，主要用于半精铣和精铣侧壁，主要针对平面铣不能加工得斜的曲的。

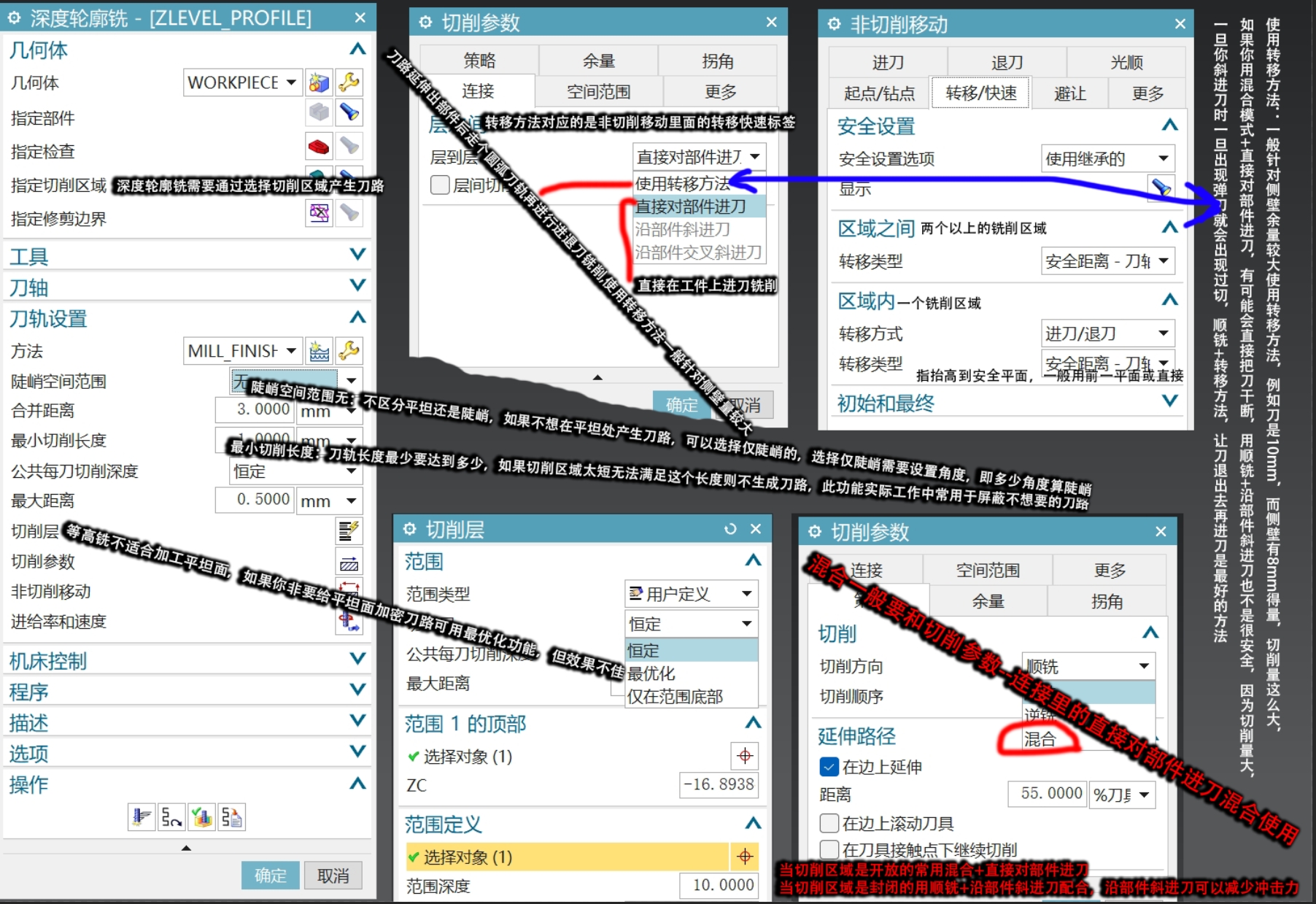

深度轮廓铣需要通过选择切削区域产生刀路

陡峭空间范围无：不区分平坦还是陡峭，如果不想在平坦处产生刀路，可以选择仅陡峭的，选择仅陡峭需要设置角度，即多少角度算陡峭

最小切削长度：刀轨长度最少要达到多少，如果切削区域太短无法满足这个长度则不生成刀路，此功能实际工作中常用于屏蔽不想要的刀路

等高铣切削层里独有的最优化：用于自动加密切削层针对平坦面，等高铣不适合加工平坦面，如果你非要加密可用此功能，但效果不佳

切削参数-策略里的切削方向多了一个混合，当切削区域是开放的常用此方式。混合一般要和切削参数--连接里的直接对部件进刀混合使用，所谓层到层就是铣完第一刀铣第二刀，直接进刀得意思就是沿着部件直接裁下去

切削区域是封闭的用顺铣+切削层连接里的沿部件斜进刀配合，沿部件斜进刀可以减少冲击力

使用转移方法：既能跟顺铣配合也能跟混合配合，转移方法对应的是非切削移动里面的转移快速标签
沿部件交叉斜进刀：只能跟顺铣配合，使用转移方法一般针对侧壁量较大，一般针对表面质量要求较高的工件，如果非要不能有下刀痕，可以将角度改小

非切削移动--转移快速--区域之间：指两个切削区域跳来跳去的铣削，铣一个岛酒属于区域内

区域内转移方式是进到退刀，所有生成的刀路就有进刀退刀
安全距离-刀轴：指抬高到安全平面，一般都有前一平面或者直接，很少用这个，因为抬刀不需要抬那么高

切削参数--连接--层到层--使用转移方法：一般针对侧壁余量较大使用转移方法，例如刀是10mm，而侧壁有8mm得量，切削量这么大，如果你用混合模式+直接对部件进刀，有可能会直接把刀干断，用顺铣+沿部件斜进刀也不是很安全，因为切削量大，一旦你斜进刀时一旦出现弹刀就会出现过切，顺铣+转移方法，让刀退出去再进刀是最好的方法

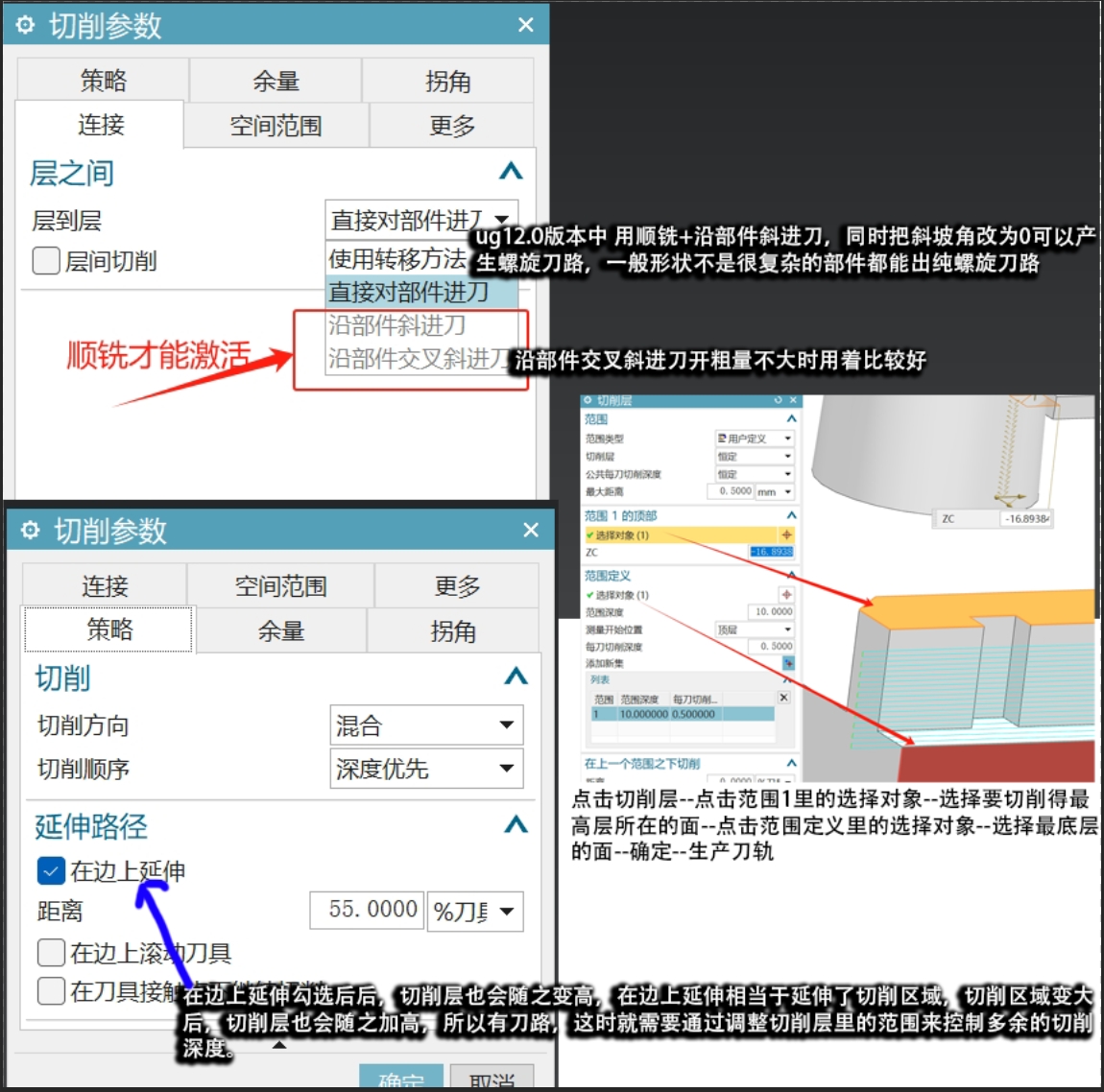

ug12.0版本中 用顺铣+沿部件斜进刀，同时把斜坡角改为0可以产生螺旋刀路，一般形状不是很复杂的部件都能出纯螺旋刀路。

沿部件交叉斜进刀开粗量不大时用着比较好

在边上延伸勾选后后，切削层也会随之变高，在边上延伸相当于延伸了切削区域，切削区域变大后，切削层也会随之加高，所以有刀路，

点击切削层--点击范围1里的选择对象--选择要切削得最高层所在的面--点击范围定义里的选择对象--选择最底层的面--确定--生产刀轨
