孔铣

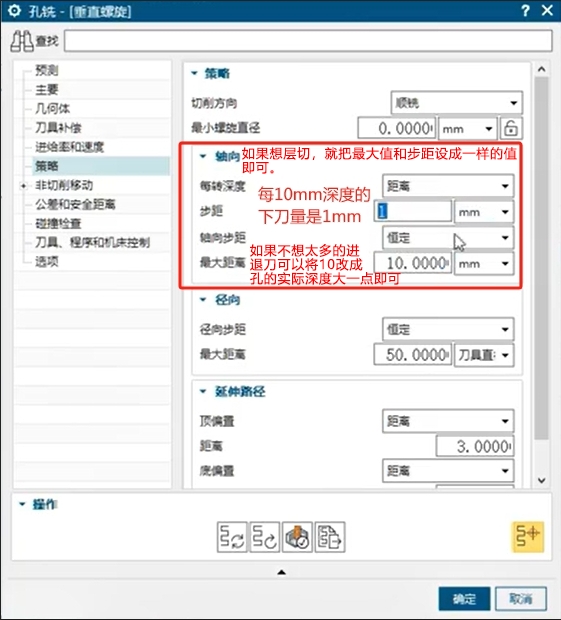

# 孔铣开粗 ## MCS设置： ``` 双击WORKPIECE--指定部件为工件，指定毛坯为包容块 双击MCS--原点位置指定为对象的坐标并选择毛坯顶面，夹具偏置1，安全距离50 CTRL+B隐藏掉毛坯 ``` ## 创建工序 ``` 创建工序--"hole_making"--孔铣--刀具D10平刀--确定 ``` ## 水平螺旋参数讲解 适合使用带中心刃的铣刀，改功能并非传统螺旋下刀，而是通过分层水平切削实现孔加工（每层切削后垂直下刀），优点是避免长螺旋路径导致刀刃磨损且利于断屑，缺点是：中心刃崩损，层间有接刀痕，孔底不平整，深孔振动。 主要设置 ``` #主要 指定特征几何体：选择孔 切削模式：螺旋（默认为垂直螺旋） #解释 水平螺旋：没有螺旋下刀，直接扎刀，没有黄色进刀线，即刀具先铣一层后垂直下刀再铣一层，按F8看刀路是没有螺旋的。 螺旋/平面螺旋：没有螺旋下刀，直接扎刀，没有黄色进刀线，和水平螺旋几乎一样 圆形：没有螺旋下刀，有黄色进刀线，但是按F8看刀路是没有螺旋的。 垂直螺旋：默认，每层一个进刀一个退刀，按F8看刀路是一个螺旋的刀路（效果最好） ``` 策略设置 ``` 最小螺旋直径：对水平螺旋不起作用 轴向步距：恒定1mm（轴向每刀切深1mm） 径向步距：恒定刀具的70%（横向步距） 顶偏置：1 底偏置：0（对于盲孔而言，你设置了底偏置也不起作用） ``` ## 垂直螺旋参数讲解  ## 螺旋/平面螺旋参数讲解 直接将刀具扎到孔底，然后再一圈一圈的加工螺纹，这种方式适合有预钻孔的加工，如果没有事先进行预钻孔，可以把策略里的最小螺旋直径设为3，就表示先螺旋铣一个直径为3mm的预钻孔到孔底后，再进行横向扩孔。 最大距离：可以理解为分组，只要是最大距离大于孔深，那么就是一个组，可以理解为一刀下到底。  ## 圆形参数讲解 刀路与默认的垂直螺旋类似 ``` #策略 轴向步距：1mm 径向步距：70%刀具直径 ``` # 孔铣精修 精修就是中间不需要刀路了，只需要铣一圈，方法就是把径向步距改成0
