4种孔铣方式

# 4种孔铣方式

## MCS设置

```
双击WORKPIECE--指定部件为工件，指定毛坯为包容块
双击MCS--对象的坐标--选择部件顶面--安全距离50--确定
```

## 创建工序

```
右键WORKPIECE创建工序--hole_making--孔铣--刀具D10平刀--确定
```

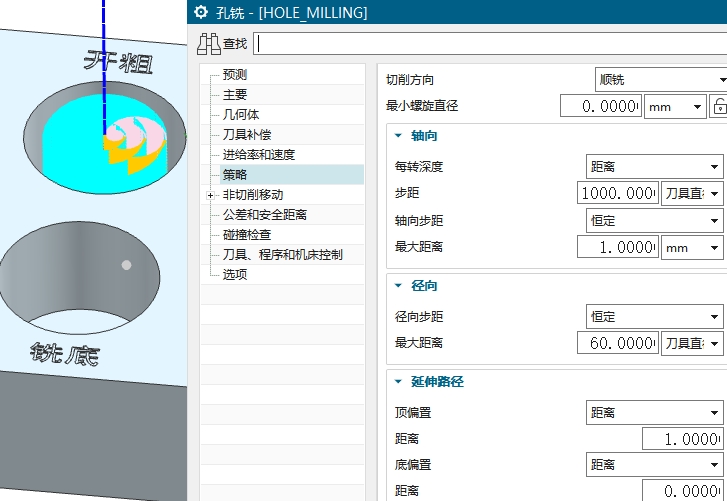

## 竖直螺旋（整体开粗）

参数设置

| #主要 指定特征几何体--选择孔--确定 切削模式：螺旋（默认） #策略 【轴向】 每转深度：距离 步距：1000%刀具直径（步距要设大点，否则圆弧进退刀太多） 轴向步距：恒定 最大距离：1mm（定义每刀下刀量） 【径向】 径向步距：恒定 最大距离：60%刀具直径 【延伸路径】 顶偏置：距离1mm 底偏置：0（盲孔不需要设置） | ![](http://img.tangyingjie.com/20250724110415.jpg) |
| ------------------------------------------------------------ | -------------------------------------------------- |

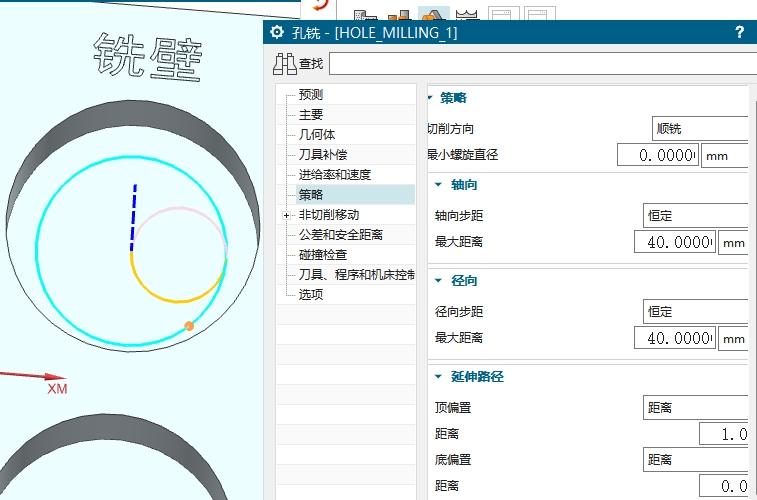

## 圆形（精侧壁）

| #主要 指定特征几何体--选择孔--确定 切削模式：圆形 #策略 【轴向】 轴向步距：恒定，最大距离1000%D（一刀到底，用侧刃精修侧壁） 【径向】 径向步距：恒定，最大距离1000%D（只在侧壁产生一条刀路） 【延伸路径】 顶偏置：距离1mm 底偏置：0（盲孔不需要设置） | ![](http://img.tangyingjie.com/20250724111658.jpg) |
| ------------------------------------------------------------ | -------------------------------------------------- |

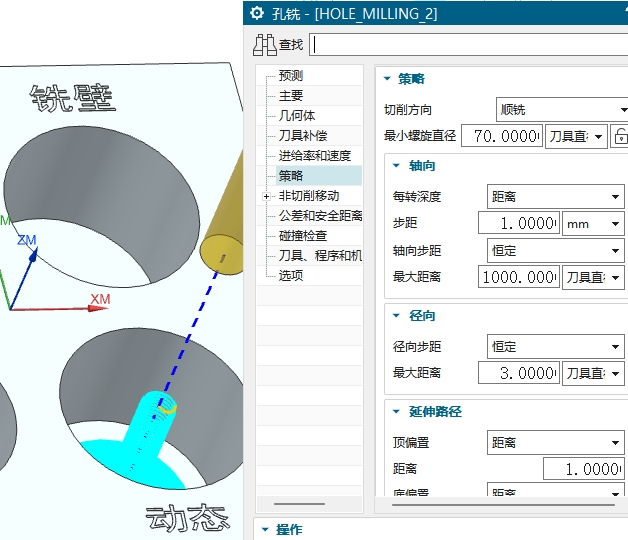

## 螺旋/平面螺旋（动态开粗）

| #主要 指定特征几何体--选择孔--确定 切削模式：螺旋/平面螺旋 #策略 【策略】 最小螺旋直径：70%刀具直径 【轴向】 每转深度：1mm（下刀量） 轴向步距：恒定 最大距离：1000%D（直接铣底部） 【径向】 径向步距：恒定 最大距离：3%D（动态铣时如果材料硬，一般步距不超过刀具直径的5%） 【延伸路径】 顶偏置：距离1mm 底偏置：0（盲孔不需要设置） | ![](http://img.tangyingjie.com/20250724114211.jpg) |
| ------------------------------------------------------------ | -------------------------------------------------- |

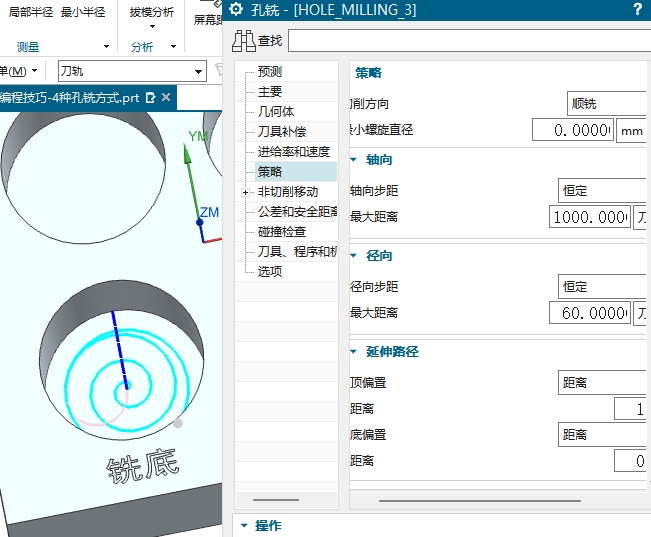

## 平面螺旋（精修底面）

| #主要 指定特征几何体--选择孔--确定 切削模式：螺旋（选平面螺旋） #策略 【轴向】 轴向步距：恒定 步距：1000%刀具直径（直接加工底面） 【径向】 径向步距：恒定 最大距离：60%刀具直径 【延伸路径】 顶偏置：距离1mm 底偏置：0（盲孔不需要设置） | ![](http://img.tangyingjie.com/20250724115542.jpg) |
| ------------------------------------------------------------ | -------------------------------------------------- |
